Ремонт прессостата стиральной машины своими руками

Как проверить прессостат (реле уровня) стиральной машины

• Принцип работы и расположение прессостата
• Признаки неисправности прессостата
• Как проверить прессостат стиральной машины
• Замена прессостата
• Настройка прессостата
• Итог

Прессостат, он же датчик уровня воды, контролирует набор жидкости в бак и определяет, когда необходимо прекратить подачу. Если он поврежден, машина не поймет, нужно ли ей заливать воду и если да, то до какого уровня. Сломанный датчик залива легко заменить самостоятельно, если знать, как он функционирует и где установлен, а также как проверить прессостат стиральной машины своими силами.

Настройка прессостата

Чтобы установить оптимальный расход воды при работе стиральной машины, прессостат необходимо настроить. Регулировку обычно выполняет фирма-производитель, но эти же действия можно выполнить самостоятельно после замены датчика.

На прессостате установлены регулировочные винты, которые нужно поворачивать на половину оборота. При этом стиральная машина не должна быть подключена к сети, а воду следует перекрыть. После каждого поворота следует устанавливать крышку на место и проверять количество заливаемой жидкости. Когда будет достигнут оптимальный уровень, настройку можно завершить. Рекомендуется пломбировочным веществом зафиксировать винты, чтобы они не проворачивались произвольно при отжиме.

Как заменить датчик в стиральной машине

Замена датчика уровня стиральной машины проводится в несколько шагов:

1. Устройство полностью отключить от сети, опустошить барабан принудительно и убрать из него белье. Воду из машины сливают через шланг или фильтр. Перечисленные меры требуются по технике безопасности.
2. Открутить саморезы, на которых держится верхняя крышка, деталь расположена именно там. Выглядит, как круглая шайба, соединенная с машиной несколькими кабелями и трубкой.



3. Открутить от задней стенки 2 шестигранных болта, они держат панель, а ней крепится запчасть. Отсоединение прессостата обязательно для проверки работоспособности и замены.



4. Убрать панель, сфотографировать расположение прессостата и проводов, подсоединенных к нему. По фотографии подсоединяются все элементы, кабели.
5. Отключить клеммы, провода, трубку от детали. Убирать их важно аккуратно, чтобы не повредить.
6. Установить на то же место новую запчасть. Обязательно повторяется подключение кабелей и трубки на прежние места.
7. Проверить работоспособность датчика. Для этого стирка запускается на холостом ходу.

Перед заменой датчика давления в стиральной машине можно дополнительно проверить его работоспособность. Диагностика нужна, если по признакам поломки нет уверенности, что сломалась эта деталь. К месту, где была трубка нужно подсоединить похожую по диаметру, дунуть в нее. Исправный прессостат издает щелчки, сломанный не реагирует на увеличение давления.

Симптомы поломки датчика уровня

Как пользователю догадаться, что причина неисправности стиральной машины кроется именно в поломке реле уровня жидкости? Большинство машин-автоматов линейки Indesit оснащены системой самодиагностики возникающих неполадок. Обнаружив поломку прессостата, стиралка сразу же передаст информацию о коде ошибки на дисплей. Используя руководство к пользованию СМА, расшифровать код не составит никакого труда.

Если же автомат не выводит код неисправности, сигналом о неполадках с прессостатом станет отсутствие воды в барабане после запуска стирки. При этом можно наблюдать, что стиралка все же включает ТЭН. Другой признак поломки датчика уровня – неконтролируемый, беспрерывный забор воды в бачок. И наконец, свидетельствует о выходе из строя реле плохо отжатое белье, вода не может полностью уйти по сливному шлангу и вещи остаются мокрыми.

Однако данные признаки могут говорить и о поломке других элементов СМА, например, главного управляющего модуля или входного клапана. Может быть, машинка просто неверно подключена к инженерным коммуникациям. Чтобы быть уверенным, что дело действительно в прессостате, важно понимать, как осуществить проверку датчика уровня в приборе.

Статья по теме: Как убрать неприятный запах в стиральной машине

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

Компрессионная камера обычно встроена в сливном патрубке. Сам же патрубок соединен с баком и улиткой от сливного насоса при помощи специальных хомутов. Существуют камеры впаянные непосредственно в сам бак. Бывает что данные камеры со временем забиваются жижей и грязью!

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Типичные неисправности

О выходе из строя датчика уровня воды чаще всего свидетельствуют неисправности:

• Режим стирки начинается до того, как в стиралку набралась вода. При включении режима стирки модуль управления включает ТЭН для нагрева воды. Без воды в баке ТЭН перегреется и перегорит.
• Воды для стирки набирается недостаточно или слишком много. Модуль управления может не закрыть входной клапан из-за неисправности прессостата. Это приводит к протечке машины и затоплению помещения.
• После отжима белье остается мокрым. Вода из бака не полностью сливается после режима стирки.
• По окончанию сеанса вода не уходит из бака и машина не открывает люк. Прессостат не подает сигнал модулю управления о наличии в воды и модуль не включает сливной насос.
• Стиралка не работает и показывает на дисплее код ошибки. Это возможно только в машинах с самодиагностикой. Расшифруйте код ошибки, чтобы найти поломанную деталь.

Тестируем и настраиваем датчик

Перед тем, как приступать к ремонту «домашней помощницы», найдите чеки и посмотрите, находится ли стиралка на гарантии. Если срок не вышел, и вы имеете право на бесплатную диагностику, лучше обратиться к специалистам сервисного центра. Следует помнить, что вскрыв корпус машинки самостоятельно, на гарантийное обслуживание в дальнейшем можно не надеяться.

Если гарантийный талон уже недействителен, можно приступить к диагностике. Для начала следует достать датчик из корпуса. Алгоритм действий будет таков:

• обесточьте СМА, выдернув сетевой шнур из розетки;
• перекройте кран, отвечающий за подачу воды;
• выкрутите два болта, фиксирующих верхнюю панель машинки;
• уберите «крышку» агрегата;
• найдите прессостат – он имеет форму шайбы;
• выкрутите болт, фиксирующий реле в корпусе, сбросьте разъем;
• ослабьте хомут и вытащите датчик из автомата.

До того, как регулировать устройство, нужно проверить, исправно ли оно. Для диагностики понадобится резиновая трубочка, такого же диаметра, как на прессостате. Достав датчик уровня, наденьте на его входной штуцер подготовленную трубочку. Затем подуйте в нее – рабочий прессостат издаст 1-3 характерных щелчка. Если устройство молчит, значит, контакты не срабатывают и реле неисправно.

После осмотрите датчик уровня. Необходимо убедиться, что он не деформирован, на поверхности нет следов гари. Также проверьте шланг на засор, иногда полость забивается пылью. Если трубка забита, продуйте ее или промойте теплой водой.

Для более полной проверки датчика уровня воды потребуется мультиметр.

Аппаратная диагностика прессостата более точная. Чтобы протестировать устройство, установите на приборе режим измерения сопротивления и приложите щупы мультиметра к клеммам прессостата. Для срабатывания контактов необходимо создать давление в трубке.

Если значения на дисплее мультиметра при срабатывании контактов реле остаются неизменными, придется заменить прессостат. В случае смены цифр на экране, можно говорить об исправности датчика. Тогда, возможно, будет достаточно просто отрегулировать имеющееся устройство.

Настраивается датчик уровня вручную. Регулировка будет целесообразна в случаях, когда воды в бак при стирке заливается слишком мало или, напротив, много. Количество набираемой стиралкой жидкости можно уменьшить или увеличить – для этого нужно выставить силу реагирования прессостата.

Для начала нужно обесточить машинку. Далее уберите верхнюю панель корпуса, найдите прессостат и отсоедините разъем. У реле предусмотрено три регулировочных винта, один из них и необходимо подкрутить. Болт, с помощью которого осуществляется настройка, обычно расположен в центральной части.

Регулировать прессостат стиральной машины обязательно при пустом баке.

Чтобы подкрутить винт, потребуется крестовая отвертка или специальный ключ. Процесс осуществляется поэтапно – необходимо оценивать промежуточные результаты настройки прессостата. Так, следует повернуть болт на половину оборота, затем собрать корпус автомата и начать тестовую «холостую» стирку. Если должный эффект не достигнут – нужно еще провернуть винтик.

Чтобы настроить прессостат, нужно обладать минимальными базовыми знаниями внутреннего устройства стиральной машины. Если у вас нет даже малейшего представления, как функционирует датчик уровня, для работы лучше пригласить мастера. Иначе можно еще больше навредить «домашней помощнице».

Интересное:

• Как устроен прессостат стиральной машины?
• Ошибки посудомоечных машин Миле
• Патрубок для стиральной машины — обзор
• Проверка прессостата стиральной машины Индезит
• Коды ошибок стиральных машин АЕГ
• Как отрегулировать прессостат стиральной машины

Комментарии читателей

• Поделитесь своим мнением — оставьте комментарий

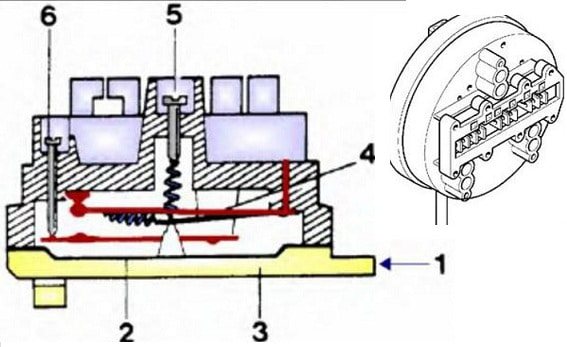

Устройство прессостата стиральной машины

В связи с этим поднимается шток, который надавливает на контактную пластину под пружиной. Это происходит до тех пор, пока не достигнется определенное количество жидкости.

Затем электрическая цепь входных ламелей реле замыкается из-за переключения пружинной пластины в верхнее положение.

Когда вода сливается, давление уменьшается и шток ползет вниз, что вызывает переключение реле уже вниз, при этом разрывается электрическая цепь. Модуль уже дальше передает информацию и команды насосу, нагревателю, впускному клапану и двигателю.

Регулировка прессостата

Чтобы выполнить настройку детали, контролирующей уровень воды в стиральной машине, нет необходимости вызывать специалистов по ремонту, потому что такую работу можно сделать самостоятельно. Следует в точности соблюдать последовательность действий и работать аккуратно. Итак, алгоритм регулировки прессостата стиральной машины выглядит следующим образом:

• агрегат для стирки белья отключается от электрической сети и водопроводной трубы;
• открутив болтики и отсоединив проводку, снимаем прессостат;
• находим специальные винтики, с помощью которых выполняется притяжение или ослабление контактов внутри прибора;
• удаляем с их поверхности герметик.

Все перечисленные действия можно отнести к подготовительному этапу, потому что основная работа по регулировке датчика еще впереди. Вам придется при помощи зачищенных винтов попытаться поймать момент сближения и размыкания контактной группы. В этом случае применяется хорошо известный «метод тыка», потому что специальное устройство для выполнения такой работы может быть только у профессионального специалиста по ремонту стиральных машин. Действовать придется следующим образом:

1. первый винтик проворачивается на пол-оборота, прессостат подсоединяется к автомату, стиральная машина запускается в рабочий режим;
2. если изначально машина мало набирала воды, а после регулировки жидкости стало больше – вы на верном пути. Остается сильнее отвернуть винт в выбранном направлении и залить его герметиком;
3. если манипуляции с болтом дали обратный результат, его придется выкрутить в обратную сторону, сделав один либо полтора оборота.

Статья по теме: Машинка самсунг не сливает воду

Как стиральная машина управляет уровнем воды

Прессостат — это маленькое устройство с несколькими проводами на нём, обычно стоит под крышкой в верхней части машины. Этот датчик уровня воды в стиральной машине может быть старого типа, механическим, если стиральная машина произведена в 90 годах, и современным, электронным, которые намного меньше размером. Однако у любого датчика давления всегда будет тонкая резиновая или пластмассовая трубка, присоединённая к нему, которая соединяется с барокамерой, чтобы давление воздуха могло включить и выключить его. Барокамера — слово кажется не подходящим, но это именно резервуар высокого давления, и в дальнейшем мы будем его называть просто баком.

Итог

Если стиральная машина Канди, Индезит или иного производителя набирает очень мало воды или переливает ее, включает нагревательный элемент без жидкости, оставляет воду после слива, это свидетельствует о поломке датчика количества воды. Об этом же могут сообщить индикаторы или код на дисплее устройства. Пользователю потребуется проверить электронный прессостат и, если он действительно неисправен, заменить на идентичную рабочую деталь, потому что ее ремонт невозможен.

Профилактика

Чтобы прессостат в стиральной машине Аriston, Еlectrolux (Электролюкс) долго работал, контролировал нужное давление, рекомендуется:

• Выполнять все правила эксплуатации производителя стиральных машин;
• Устранять малейшие неисправности своевременно и грамотно;
• Беречь агрегат от перепадов напряжения в сети, используя специальные стабилизаторы напряжения;
• Использовать средства для смягчения жесткой воды;
• Если машинка для стирки еще на гарантийном сроке, лучше проводить ее ремонт в сервисе;
• Регулярно проверять фильтр сливного шланга на наличие загрязнений, инородных предметов, налета;
• Делать профилактический осмотр и профилактическую стирку раз в 12 месяцев;
• Выполнять ремонт прессостата стиральной машины своими руками лишь при наличии определенного уровня знаний и опыта.

• Как постирать шторку для ванной
• Чем можно убрать клей с одежды

Неисправности датчика

Во время неисправностей владелец может задаться вопросом — как проверить прессостат стиральной машины? О неполадках работы датчика могут подсказать такие явления:

1. Начало стирки без воды в барабане. Помимо этого, машинка-автомат может включать ТЭН без достаточного для стирки градуса. Это может привести к перегоранию нагревателя, не предназначенного для подобной работы.
2. Система набирает слишком большой объем жидкости, или не добирает необходимое количество. Может произойти ситуация с безостановочным набором воды, вплоть до критических поломок в системе.
3. Отработанная вода не удаляется из бака по окончанию работы. Также после отработки программы отжима может быть заблокирован загрузочный люк. Нужно заметить, что неполадки с системой отжима не обязательно вызваны неработающим прессостатом.
4. Машина-автомат не выполняет алгоритм полоскания белья.

Статья по теме: Почему воняет стиральная машинка

Столь маленькая деталь выполняет очень важную работу в машинке. Периодическая проверка его работы поможет вам избежать крупных неприятностей.
